Fontes de alimentação compatíveis com SELV
No passado, fontes de alimentação compatíveis com SELV com saída de baixa tensão eram comumente usadas, como saída de 3,3 V/5 V/12 V para fonte de alimentação ATX, adaptadores de 19 V ~ 24 V para laboratório e 12 V/24 V/48 V para fonte de alimentação industrial. No entanto, hoje em dia, a demanda por aplicações de saída de alta tensão está crescendo gradualmente, em áreas como equipamentos de cura UV e aparelhos a laser.
Várias fontes de alimentação foram conectadas para obter saída de alta tensão (Figura 1) quando não havia fonte de alimentação de saída de alta tensão adequada. Diodos extras são necessários para evitar danos durante a partida a frio. Não apenas o custo aumenta, mas também a taxa de falhas e a complexidade. Sem dúvida, a série CSP-3000 é o modelo perfeito para superar esses problemas.
.png) | |
|

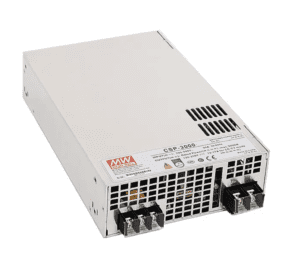

CSP-3000 Fonte AC/DC 3000W com PFC e Saída Alta Tensão MeanWell
As CSP-3000 são fontes de alimentação de saída única CA/CC de 3 kW com faixa de entrada de 180 ~ 264 Vca, fornecendo a saída CC de alta tensão mais necessária no mercado. O CSP-3000 é capaz de operar sob temperatura ambiente de até 70°C (consulte a curva de redução de capacidade) com topologia de resfriamento por ventilador forçado. Além disso, o CSP-3000 possui vários recursos integrados, como PV/PC, paralelo, liga/desliga remoto e enrolamento auxiliar, o que aumenta muito a flexibilidade de uso.
Para aplicar a série CSP-3000 em aplicações de LED, recomenda-se operar sob a região de operação azul da figura 2 à figura 4, onde garantir o melhor desempenho do CSP-3000.
A tensão e a corrente de saída podem ser ajustadas através da função PV/PC. A função PV ou PC pode ser ativada através do PIN5/PIN6 no CN1. Se o Pin5/Pin6 estiver em curto, a função PV será ativada, vice-versa, a função PC será ativada.
 | ||||
| Figura 2. CSP-3000-120 | Figura 3. CSP-3000-250 | |||
 | ||||
| Figura 4. CSP-3000-400 | ||||
 | ||||
| ||||
 | ||||
| Figura 6. Gráfico Vo-Vs |
| |||
 | ||||
| Figura 8. Gráfico Vo/Io-Vs | ||||
Existem três maneiras de ajustar a tensão de saída no modo de função PV. O primeiro método é usar o SVR2 para ajustar a tensão de saída dentro da faixa de ajuste de 20% a 100%. A segunda é aplicando um sinal de tensão DC Vs entre PIN7/PIN8 dentro da faixa de ajuste de 20% ~ 100% (mostrado na figura 6) quando Vs <2V, Vo ≧ 10% da tensão de taxa. A terceira é aplicando um sinal DC Vs entre PIN5/PIN6, com faixa de ajuste mais ampla de 8% ~ 100%, e também com melhor desempenho em situações dinâmicas. Consulte a figura 8 para referência.
No modo PC, SVR2 é usado para definir o ponto máximo de proteção de corrente constante Imax. Existem 2 maneiras de ajustar a corrente de saída Io, a primeira é ajustar através de CN2 aplicando um sinal de tensão DC Vs no PIN7/PIN8, e possui faixa de ajuste de 20% ~100% (mostrado na figura 7). A segunda é aplicar um sinal DC Vs entre PIN5/PIN6, com faixa de ajuste mais ampla de 8% ~ 100%, e ter melhor desempenho também durante situações dinâmicas. Consulte a figura 8 para referência.
Para uma melhor compreensão, consulte o vídeo a seguir.
