A fonte de Alimentação UMP-400.

Recentemente, a indústria eletrônica desenvolveu-se rapidamente, lançando diversos tipos de dispositivos eletrônicos com diversas funções. No entanto, a tendência de que o design dos dispositivos se concentre na miniaturização e na alta precisão torna-se predominante e inevitável. Os critérios de fornecimento de energia, o coração do equipamento, são especialmente críticos nos aspectos de volume e precisão de saída. Devido à baixa precisão de tensão da fonte de alimentação tradicional com múltiplas saídas e às condições ambientais adversas, as escolhas e aplicações dos usuários em relação às fontes de alimentação são problemáticas.

A maior parte dos usuários espera escolher uma “fonte de alimentação conveniente”, a tensão de saída de cada canal permanecendo perfeitamente precisa,
desde que a mudança de entrada e saída da fonte de alimentação selecionada não exceda o parâmetro nominal. No entanto, a maioria das  fontes de alimentação atuais, com múltiplas saídas, não sã0 boas. Para explicar melhor as características da fonte de alimentação multisaída, vamos começar com o diagrama de estrutura da fonte de alimentação multisaída mostrado na Figura 1.

Block Diagram: Fonte de Alimentação UMP-400

Fig. 1 Diagrama de circuito de múltiplas saídas

Na Figura 1, apenas o circuito principal V1 formava controle em malha fechada, enquanto outros circuitos como V2 e V3 não o faziam. Obviamente, apenas V1 possuirá uma precisão muito alta sob controle de realimentação em malha fechada, independentemente das alterações na entrada e na saída. Em outras palavras, a precisão de V1 depende apenas da tensão de referência e da taxa de amostragem. No contrato, para V2 e V3, a precisão depende dos seguintes aspectos:

1. A relação de rotação do transformador principal T1, como Np1:Np2 ou Np1:Np3.
2. Condição de carga da saída auxiliar
3. Condição de carga da saída principal

De acordo com os três aspectos mencionados acima, uma vez que a relação de espira do transformador principal foi fixa, os demais fatores que afetam a precisão da tensão de saída do circuito auxiliar são a condição de carga do circuito principal e do circuito auxiliar. Esta precisão de tensão refere-se à regulação cruzada da fonte de alimentação. Se a taxa de regulação de cruzamento for grande e a carga de saída principal for diferente, isso poderá fazer com que a tensão de saída do circuito auxiliar flutue. Esta situação não é adequada para aplicações onde a precisão dos requisitos de múltiplas tensões de saída é alta.

A Fonte de Alimentação UMP-400, adota design modular e consistindo em módulos de entrada e saída front-end, é uma fonte de alimentação modular 1U recém-lançada pela MEAN WELL. Esses módulos de saída podem ser combinados de forma flexível e fornecem tensões de 5V/12V/15V/24V para atender às diferentes tensões e potências dos componentes periféricos de equipamentos eletrônicos. Com design de resfriamento por convecção e potência de saída de até 400W, a Fonte de Alimentação UMP-400 é adequado para aplicações típicas, como impressoras 3D, máquinas ATM e todos os tipos de controle industrial ou aplicações de equipamentos de teste. Além disso, o design sem ventilador o torna perfeito para ambientes de laboratório que exigem baixo ruído.

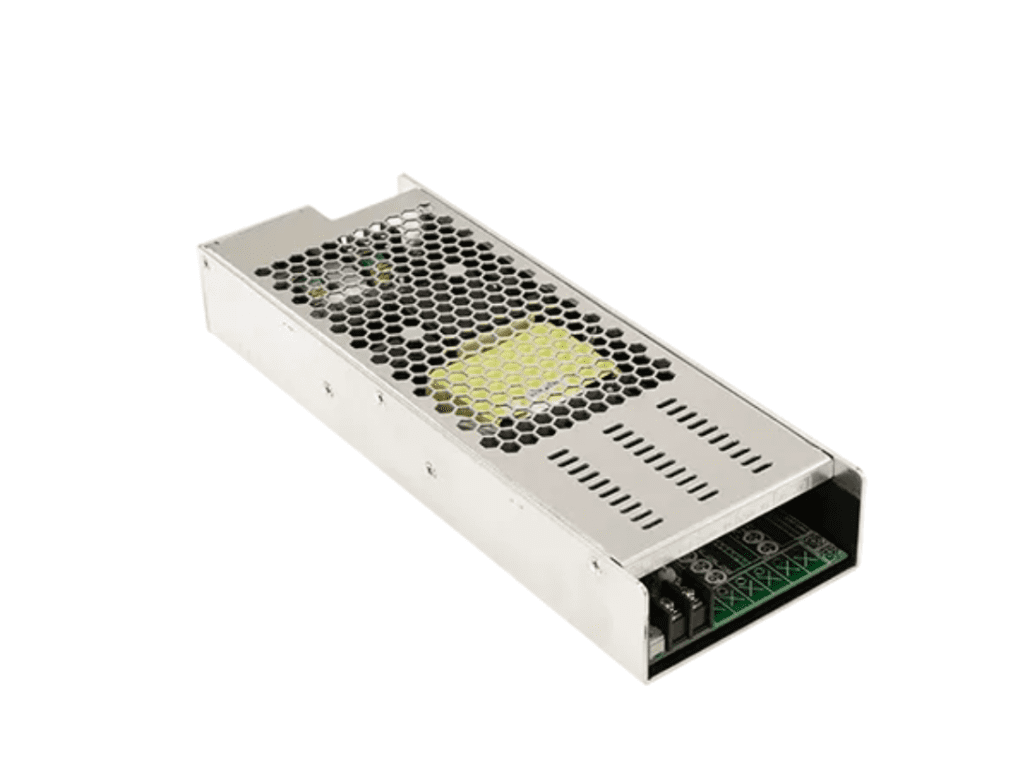

UMP-400 Fonte AC/DC 400W Configurável Silenciosa MeanWell

O modelo da Fonte de Alimentação UMP-400 consiste no projeto de uma fonte de alimentação principal + módulos DC-DC. Um conjunto de saída principal mais três conjuntos de canais DC-DC, um total de quatro conjuntos de tensão de saída. Cada saída tem seu controle de feedback de malha fechada sem interferir uma na outra. Cada grupo pode ser carregado de acordo com a necessidade da aplicação sem interferência.

Conforme mostrado na Figura 2, Fonte de Alimentação UMP-400-48 está configurado com um NID100-15 e um NID100-12, num total de 3 saídas.

A partir dos dados de teste na Tabela 1 abaixo, a precisão da tensão de cada grupo pode atingir ±0,5%. Ele atende aos requisitos de precisão de tensão da maioria dos equipamentos eletrônicos. Mais combinações de seleção são mostradas na Figura 3 abaixo.

Figura 2. Teste da fonte de alimentação UMP-400-48KJ_Voltage

Tabela 1. Dados de teste da fonte de Alimentação UMP-400-48KJ_
                         Figura 3. Guia de configuração de saída da fonte de alimentação UMP-400
