DC – Introdução ao Driver LED e Suas Aplicações em Sistemas de Iluminação

O driver LED pode ser dividido em dois tipos: drivers de LED AC-DC e drivers de LED DC-DC. A fonte de alimentação CA dos drivers de LED AC-DC está diretamente conectada à rede elétrica, mas a fonte de alimentação CC dos drivers de LED DC-DC pode ser de uma fonte de alimentação AC para CC ou uma entrada CC, como um barramento de fonte de alimentação centralizado ou um bateria.

Anteriormente, quando as luminárias LED de alta potência estavam nos estágios iniciais de desenvolvimento, o processo e os materiais de fabricação do chip LED podiam afetar a diferença de tensão direta do LED. Cada loop da cadeia de luz LED será equipado com uma fonte de corrente linear constante, conforme indicado na Figura 1, para garantir a faixa de corrente de cada canal para prolongar a vida útil da luminária LED. Na maioria dos casos, uma fonte de corrente constante é fornecida usando um IC linear ou um driver LED DC-DC.

Geralmente, a fonte de corrente constante usa um IC de corrente constante ou um driver de LED DC-DC. No entanto, com a otimização do processo LED, a redução da diferença de tensão direta do LED e a demanda por lâmpadas de alta eficiência, as lâmpadas de alta potência são em sua maioria “acionadas diretamente”, conforme mostrado na Figura 2. Iluminação móvel, iluminação pública solar, centralizada fonte de alimentação e outras aplicações estão se tornando mais predominantes para drivers de LED DC-DC.

Figura 1. Driver de LED de corrente constante ou tensão constante com IC de driver de LED linear

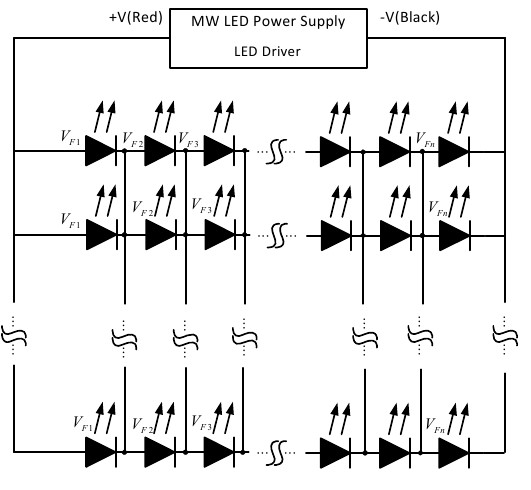

Figura 2. Os LEDs são acionados diretamente pelo driver de LED de corrente constante

Os drivers de LED DC-DC podem ser classificados em buck, boost e buck-boost de acordo com a estrutura utilizada. A tabela abaixo mostra a classificação e características dos produtos MEAN WELL

Driver LED LDD-1000LW,Saída 2-30V,Potência 1000W-Mean Well

Exemplo de aplicação Buck:

À medida que se desenvolvem a consciência ambiental e a procura por poupanças de energia e redução de carbono, os veículos eléctricos e a energia verde tornam-se cada vez mais difundidos. Espera-se que a tendência futura do fornecimento de energia seja a distribuição centralizada de energia CC de alta tensão.

O barramento da fonte de alimentação CC de alta tensão está embutido na sala, conforme ilustrado na Figura 3. Os modelos de fontes de alimentação MEAN WELL incluem as  séries UHP-1500-HV  e RST-7K5-HV, bem como a 380VDC, é a tensão de saída. Além de fornecer carregamento rápido para veículos elétricos e operação de diversos dispositivos na sala, pode ser utilizado com o driver DC-DC LED redutor,  série NHDD-40  , para acionar as luminárias da sala.

Figura 3. Demonstração da casa DC

Exemplo de aplicação de reforço:

A energia solar, retratada como uma nova energia infinita e amiga do ambiente, é um dos antídotos para a escassez energética. Atualmente, muitos postes de iluminação pública de baixa e média potência utilizam energia solar como fonte de energia. Quando a demanda de energia para iluminação pública solar é alta, um driver de LED DC-DC do tipo boost pode ser usado para aumentar o número de LEDs em série e diminuir o número de LEDs em paralelo. Quando comparado a um driver de LED DC-DC do tipo buck, a corrente é reduzida e, como resultado, a perda de energia é minimizada. A eficiência energética global aumentou significativamente.

Conforme mostrado na Figura 4, o painel solar carrega a bateria por meio do controlador MPPT quando há luz solar suficiente. Uma bateria de baixa tensão, como uma bateria de 12VDC ou 24V DC, é normalmente utilizada por razões de segurança porque tem um desempenho de carregamento mais estável. À noite, o driver LED DC-DC boost,  LDH-25/45(DA)/65 , dentro da lâmpada pode aumentar a tensão da bateria em 12V ou 24V para fornecer energia para postes de iluminação LED solares de maior potência ou luminárias LED móveis. Além disso, a potência aumentada do LED pode ser aplicada a baterias de automóveis ou navios como uma fonte de alimentação CC, conforme mostrado na Figura 5.

Figura 4. Estrutura do poste de iluminação com sistema solar

Figura 5. Aplicação de luzes internas do carro

Conclusão

O driver LED DC-DC desempenha um papel crucial na eficiência energética, especialmente em aplicações onde a distribuição centralizada de energia CC é essencial, como em veículos elétricos, iluminação pública solar e sistemas de energia verde. Com a crescente demanda por soluções sustentáveis, o uso de drivers DC-DC, como os modelos da MEAN WELL, ajuda a maximizar a eficiência energética e reduzir a perda de energia, tornando-se uma escolha inteligente para várias aplicações.
