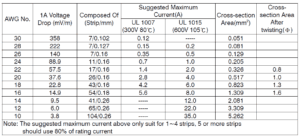

Para instalar uma fonte de alimentação no sistema, seriam necessários fios para a conexão tanto às cargas quanto à fonte de energia. Há alguns pontos que devem ser levados em consideração ao escolher os fios, um deles é a classificação da corrente, que pode causar alto calor nos fios ou queimar na pior das hipóteses, se a classificação não for suficiente. A outra é a queda de tensão, haveria redução de tensão no lado da carga à medida que a corrente se move através dos fios devido à resistência interna. Se houver muita queda de tensão na linha, pode não haver tensão suficiente para acionar as cargas. Você pode encontrar os fios corretos para uso consultando a tabela abaixo com base no projeto do seu sistema.

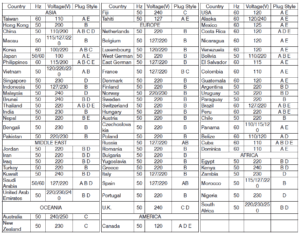

Um adaptador pode precisar da conexão de um cabo de alimentação para receber a energia necessária da concessionária. Você pode consultar as especificações do adaptador para o conector (entrada CA) na extremidade do adaptador do cabo de alimentação; Diferentes países/regiões variam no tipo de tomada CA e na voltagem. Consulte a tabela abaixo para obter as informações sobre o plugue CA que você precisa.

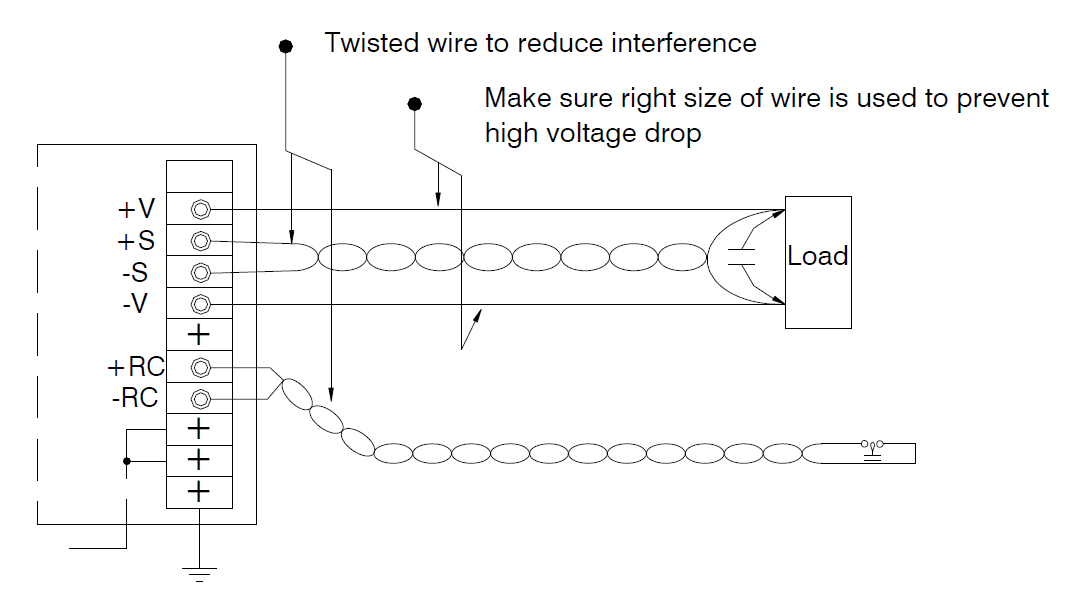

Primeiro, use fios trançados, conecte +S ao terminal positivo da saída e depois -S ao terminal negativo da saída, conforme mostrado na ilustração. Além disso, mantenha os fios afastados dos cabos CA e de saída para evitar interferência de ruído.

Yes, the charging curves of smart chargers including ENC series, RPB series and RCB series can be set and adjusted through SBP-001, the charging programmer.

Hoje em dia, os clientes implementam componentes magnéticos em seus sistemas para obter rápida instalação e manutenção. O componente magnético deve ficar o mais longe possível da PSU para evitar interferência no circuito de controle da PSU. Se a limitação da distância for inevitável, instale uma placa de metal com boa condução magnética (ex: placa de aço, placa de cobre) entre a PSU e o componente magnético para minimizar a interferência.

A MEAN WELL lançou as séries ENC, HEP-600C, GC, PA, PB, RPB e RCB para aplicações de carga de bateria (30~360W). Contudo, se estes modelos ainda não conseguirem satisfazer os requisitos do cliente, existe uma alternativa para o efeito. São sugeridas fontes de alimentação com limitação de corrente constante como proteção contra sobrecarga. A corrente de carga varia na porcentagem da bateria (cheia ou descarregada), há uma grande possibilidade de acionar a proteção contra sobrecarga quando a bateria está fraca, aqueles com proteção contra sobrecarga como soluços ou desligamento irão parar de carregar a bateria em condições de bateria fraca. No entanto, usar uma fonte de alimentação como finalidade de carregamento é considerado uso excessivo, sendo necessária modificação. Entre em contato com a MEAN WELL para a solicitação.

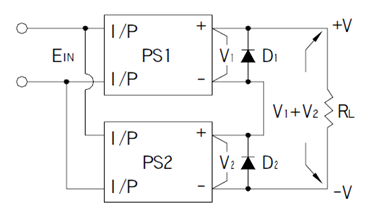

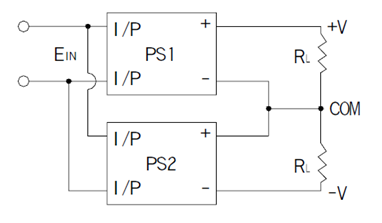

Existem duas aplicações diferentes quando as PSU estão conectadas em série. Uma é gerar tensão positiva negativa, outra é aumentar a tensão total de saída. Os métodos de conexão são os seguintes:

Quando as fontes de alimentação são conectadas em paralelo, principalmente, pretende-se aumentar a corrente de saída. Devido ao desenho de compartilhamento ativo de corrente, em sua maioria não possuem proteção contra corrente reversa, portanto, não são a melhor solução quando se fala em redundância. Para fins redundantes, escolha a PSU com função redundante ou implemente módulos redundantes externos. Certifique-se de que a diferença na tensão de saída e na impedância da fiação seja a menor possível.

Se você conectar o SPS a motores, lâmpadas ou cargas capacitivas altas, você terá uma alta corrente de surto de saída ao ligar o SPS e essa alta corrente de surto causará falha na inicialização. Sugerimos usar SPS com proteção limitadora de corrente constante para lidar com essas cargas.

Sim. Como nossos produtos são projetados com base no conceito de isolamento, não será problema que o aterramento de saída (GND) e o aterramento da estrutura (FG) sejam o mesmo ponto em seu sistema. Porém, a EMI pode ser afetada por esta conexão.

A maioria das fontes de alimentação de pequena potência e sem ventoinha são instaladas principalmente na posição horizontal. Se você tiver que instalá-lo verticalmente devido a uma limitação mecânica, considere a redução da potência de saída devido ao problema de calor. A curva de redução de temperatura pode ser encontrada na folha de especificações. Em relação às fontes de alimentação com ventilador embutido ou aplicação com sistema de refrigeração forçada, as instalações verticais e horizontais apresentam menor diferença. Ex. Na curva de desclassificação SP-150, a diferença de temperatura ambiente na aplicação é de 5 Celsius da vertical para a horizontal. A potência de saída no resfriamento forçado pode ser 20% maior do que a convecção do resfriamento a ar.

Todos os carregadores MEAN WELL são predefinidos para baterias de chumbo-ácido. Para outros produtos que podem personalizar a curva de carga (como a série ENC/NPB), os clientes podem personalizar sua curva de carga dependendo das características de carga e descarga das baterias. Se você tiver outros requisitos, entre em contato com o distribuidor MEAN WELL.

As limitações para a potência MEAN WELL operar em grandes altitudes são as seguintes:

Não. O BIC-2200 foi projetado para ser compatível com a rede, o que significa que o BIC-2200 entrará na proteção anti-ilhamento e não gerará nenhuma energia CA ao desconectar a fonte de alimentação bidirecional da rede elétrica. Portanto, o BIC-2200 não poderia ser usado como um inversor independente comum.

1. 1. R: Passos

      1. Verifique as informações do disjuntor na especificação ou instalação. Se não for mostrado, você pode calculá-lo de acordo com as etapas a seguir.
      2. Entre na MEAN WELL Expo com o seguinte LINK.   https://expo.meanwell.com/cbs/index.html
      3. Preencha os valores de corrente de partida, T50 (Nota 3) e corrente CA nominal definida na especificação de acordo.
      4. O resultado deve ser verificado no local.

      B: Demonstração de cálculo
      Tomando HLG-600H como exemplo, a corrente de partida é 70A, o T50 é 1000us e a corrente CA abaixo de 230VAC é 3,3A. O resultado será mostrado após o término da inserção dos parâmetros.



      A primeira coluna é o modelo do disjuntor, o primeiro código é a classificação do disjuntor e o segundo código é a corrente nominal. Por exemplo, B10 significa tipo B com corrente nominal de 10A.
      A segunda coluna indica o número máximo de HLG-600Hs que podem ser conectados a um disjuntor. Por exemplo, se B10 for selecionado, somente um HLG-600H poderá ser conectado, e se D16 for selecionado, quatro HLG-600Hs poderão ser conectados.

      A seguir é descrita a classificação dos disjuntores de acordo com a curva característica da corrente de disparo:

      Classificação	Corrente de disparo	Locais aplicáveis
      A	(2~3)*Entrada	Para proteção de circuitos muito sensíveis, como semicondutores.
      B	(3~5)*Entrada	Adequado para computadores, equipamentos eletrônicos e proteção de circuitos residenciais.
      C	(5~10)*Entrada	Para circuitos de controle de dispositivos gerais, proteção de circuitos de iluminação com alta corrente de partida e todos os demais circuitos suplementares.
      D	(10~20)*Entrada	Proteção para altas cargas de partida, como transformadores, válvulas solenóides, etc.

      Para operar com fontes de alimentação MEAN WELL, recomenda-se um MCB com característica de disparo “C” ou “D”. (In: Corrente nominal)
      Nota: 1. Os dados do MCB são adotados com o produto da ABB, os dados relevantes são apenas para referência. Configuração diferente pode resultar em diferença.
                2. Entre em contato com os técnicos da MEAN WELL para produtos sem informações T50.
                3. T50 é a largura de tempo de 50% do valor da corrente de partida.



      C: Limitador de corrente de partida
      Para obter detalhes, consulte o seguinte artigo técnico “Introdução e seleção: Série ICL-16 e disjuntores”

Existem duas configurações trifásicas básicas: estrela (Y) e delta (Δ). A conexão delta consiste em conectar as fontes de energia ou cargas de cada fase por sua vez para formar um anel triangular. A conexão estrela consiste em conectar uma extremidade das fontes de energia ou cargas de cada fase em um ponto para formar um ponto neutro. Se um fio neutro for retirado deste ponto neutro, toda a estrutura se tornará um sistema trifásico de quatro fios.

Comparação de 3Φ4W e 3Φ3W

Dependendo do projeto do circuito, pode haver diferentes problemas operacionais. Veja abaixo:

1. IC do driver do modo Boost:
   A tensão de inicialização desse IC do driver é significativamente menor do que a tensão direta total do LED. Por esta razão, o IC iniciará em um nível de tensão muito baixo, geralmente cerca de 1/2 da tensão nominal da fonte de alimentação e para atender aos requisitos de potência nominal, a corrente de inicialização atingirá 2 vezes a corrente nominal da fonte de alimentação. Quando a fonte de alimentação não for capaz de fornecer esta corrente, o driver LED CC não será ativado.
2. IC do driver do modo Buck:
   Se a tensão da fonte de alimentação selecionada for significativamente maior que a tensão direta do LED. Por exemplo, a fonte de alimentação fornece 48V e a lâmpada LED só precisa de 24V e as potências são equivalentes. Quando a tensão da fonte de alimentação atingir a tensão de condução do LED, a fonte de alimentação entrará imediatamente no modo de corrente constante. Neste momento, a energia necessária para iniciar o driver LED + é maior do que a fonte de alimentação pode fornecer, causando mau funcionamento do circuito do driver e a fonte de alimentação sendo fixada na tensão direta do LED. Para o design do modo boost, recomendamos aumentar a tensão de inicialização do IC do driver para ficar o mais próximo possível da tensão da fonte de alimentação ou incorporar a função de partida suave (veja a fig. 3). Aguarde até que a tensão da fonte de alimentação seja estabelecida antes de iniciar o driver. Ao selecionar a fonte de alimentação para o modo buck, a tensão de saída da fonte de alimentação deve ser o mais próxima possível da tensão total do LED com excesso de energia disponível (potência do LED/0,85).



DIM PIN é o pino de inicialização para a maioria dos drivers baseados em PWM. Também pode ser designado como EN (Ativar). DIM (ou Enable) estiver em 0V, a conexão interna ao pino SW será aberta. Quando a tensão DIM atingir 1,5 V (Typ), o IC será LIGADO. Para definir o Vstart para o DRIVER IC: Vstart = (VDIM/RB) x (RA+RB). A regra geral é definir o Vstart em 5 ~ 10% maior que a tensão direta total do LED.

Em primeiro lugar, a fonte de alimentação do LED deve ser capaz de funcionar em modo de corrente constante. Tensão direta do LED de cada faixa = 3,5VX 12pcs = 42V Requisito de corrente total da lâmpada LED = 0,7AX 4 tiras em paralelo = 2,8A Requisito de energia do LED = 42V X 2,8A = 117,6W A tensão/potência nominal da fonte de alimentação do LED deve ser maior do que aquela é obrigatório, mas deve estar o mais próximo possível do requisito real. Use 48V/150W como critério básico para escolher a fonte de alimentação LED e certifique-se de que a tensão/uso de energia real atenda à região de corrente constante e às especificações de PF>0,9 (117,6W/150W = 78,4% > 75%). CLG-150A-48V com corrente de saída definida em 2,8A pode ser usado neste projeto.

A fonte de alimentação MW LED não possui função de “compartilhamento de corrente” paralela, portanto não é adequada para conexão paralela. Para requisitos de alta potência, selecione uma fonte de alimentação de maior potência ou divida a carga do LED em subseções menores para serem alimentadas por fontes de alimentação individuais. Um exemplo dessa configuração de LED pode ser encontrado na figura 5. Conforme mostrado na fig. 5, a conexão entre -V das unidades LPC-35 deve ser cortada e não conectada em comum. Pelo contrário, cargas de LED de pequena potência podem ser conectadas em paralelo e alimentadas por uma única fonte de alimentação de alta potência. Porém, a capacidade de dividir a corrente uniformemente deve ser levada em consideração.

Na linha de produtos de fontes de alimentação LED MEAN WELL, os produtos opcionais XLG têm a maior capacidade de resistência a surtos de raios, que pode atingir 10KV/linha 6KV/linha-terra. Se for necessária maior capacidade de SURGE, adote ZNR (470V) ou tubo de gás (500V) externamente como solução alternativa. Mais do que isso, os requisitos gerais de segurança precisam ser reconsiderados. Quando múltiplas lâmpadas são usadas, um dispositivo de proteção contra raios (SPD: dispositivo de proteção contra surtos) pode ser instalado para atender aos requisitos dos regulamentos.

Primeiro, você precisa conhecer as especificações da sua lâmpada LED para selecionar uma faixa de driver de LED adequada (potência, tensão, corrente máxima CC ou CV). A partir dessas faixas, verifique ainda uma função de dimerização compatível. Abaixo está uma tabela que mostra os prós e os contras da função Dimming que você pode encontrar no catálogo da MW.

Em primeiro lugar. Determine o método de condução da lâmpada LED. Se a lâmpada for alimentada por corrente constante, a corrente direta deverá estar dentro das especificações. No contrato, se for acionada por tensão constante, o usuário deve verificar se está utilizando o produto correto para dimerizar a lâmpada LED, como série PWM ou modelo com saída PWM na série XLN-60/XLC-60.
